| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001-2015 |
| मॉडल संख्या: | UFP42A |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
| मूल्य: | Negotiate/Competitive |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | एक सप्ताह के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 300 पीसी/दिन |
| सामग्री: | तांबा/स्टेनलेस स्टील | कॉपर डिज़ाइन तापमान: | -196 ℃-225 ℃ |
|---|---|---|---|
| कॉपर मैक्स डिजाइन दबाव: | 4.5 एमपीए | स्टेनलेस स्टील डिज़ाइन तापमान: | -196 ℃-550 ℃ |
| स्टेनलेस स्टील अधिकतम डिजाइन दबाव: | 2.5 एमपीए | संपर्क मोड: | पुरुष धागा, महिला थ्रेड, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग |
| वारंटी अवधि: | 12 महीने | संरचना: | प्लेट हीट एक्सचेंजर |
| अधिकतम प्रवाह: | 18m³/घंटा | अधिकतम दबाव: | 4.5 एमपीए |
| प्रमुखता देना: | 4.5Mpa हीटिंग प्लेट हीट एक्सचेंजर,असमान प्रवाह पथ ब्राडेड हीट एक्सचेंजर,4.5 एमपीए कॉपर लेटेड हीट एक्सचेंजर |
||

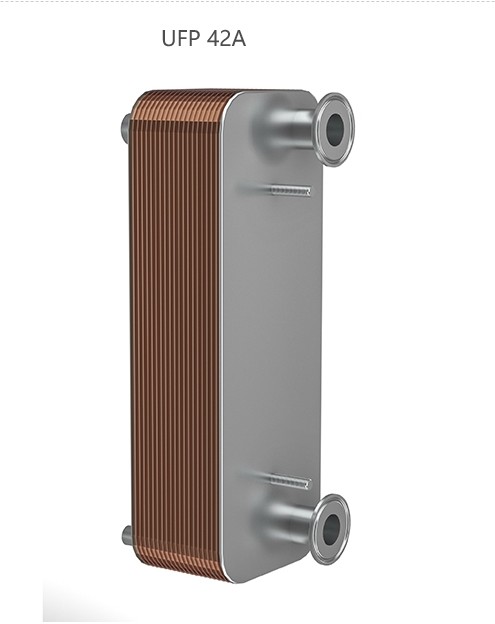

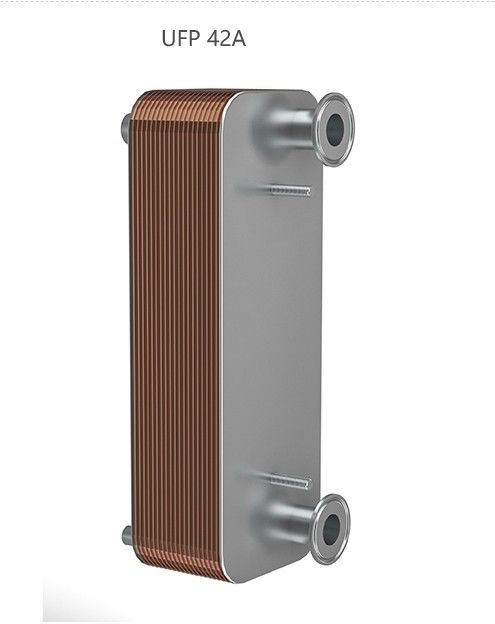

उष्मा संवाहक प्रदर्शन प्रकार UFP42a असममित प्रवाह पथ ब्रेज़्ड प्लेट हीट एक्सचेंजर
उत्पाद परिचय:
असमान प्रवाह पथ एक प्रकार का अभिनव, पेटेंट है जो ब्रेज़्ड हीट एक्सचेंजर से आ रहा है, इस प्रकार के असमान प्रवाह पथ का अर्थ है कि यह मार्ग के लिए ठंडे और गर्मी पर अलग है।दोनों किनारों पर दबाव में उचित गिरावट का लाभ उठाना फायदेमंद है।, यदि अलग प्रवाह या अलग तरल पदार्थ गुण हैं, उदाहरण के लिए तेल और पानी, या अलग उचित दबाव गिरावट दो किनारों पर आवश्यक है. तो, अनुकूलित गर्मी हस्तांतरण,ताकि इकाई में हीट एक्सचेंजर प्लेट की मात्रा न्यूनतम हो सके।, कुछ मामलों में, एक ही लोड के तहत हीट एक्सचेंजर की मात्रा अधिकतम 25% कम हो जाती है. प्राथमिक पक्ष का पथ आयतन माध्यमिक पक्ष से 25% बड़ा होता है.
| प्रकार | B(mm) | C(मिमी) | D(mm) | ई ((मिमी) | मोटाई ((मिमी) | वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव ((Mpa) |
| यूएफपी 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/45 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/45 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/45 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/45 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/45 |
| यूएफपी 95 एफए | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/45 |
| यूएफपी 95एफबी | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/45 |
