| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001-2015 |
| मॉडल संख्या: | B200H |
| न्यूनतम आदेश मात्रा: | 2 पैकेज |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 3 सप्ताह के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति की क्षमता: | 4600 पीसी/माह |
| सामग्री: | एसयूएस316एल | अधिकतम डिजाइन दबाव: | 1.6 एमपीए |
|---|---|---|---|
| संपर्क मोड: | क्लैंप, निकला हुआ किनारा, बाहरी धागा | वारंटी अवधि: | एक वर्ष |
| संरचना: | पाल बांधने की रस्सी | एचएस कोड: | 8419500090 |
| आवेदन: | रसायन उद्योग | ||
| प्रमुखता देना: | गैसकेट प्लेट हीट एक्सचेंजर SUS316L,SUS316L गैसकेट प्लेट वाष्पीकरण,रासायनिक उद्योग गैसकेट प्लेट हीट एक्सचेंजर |
||

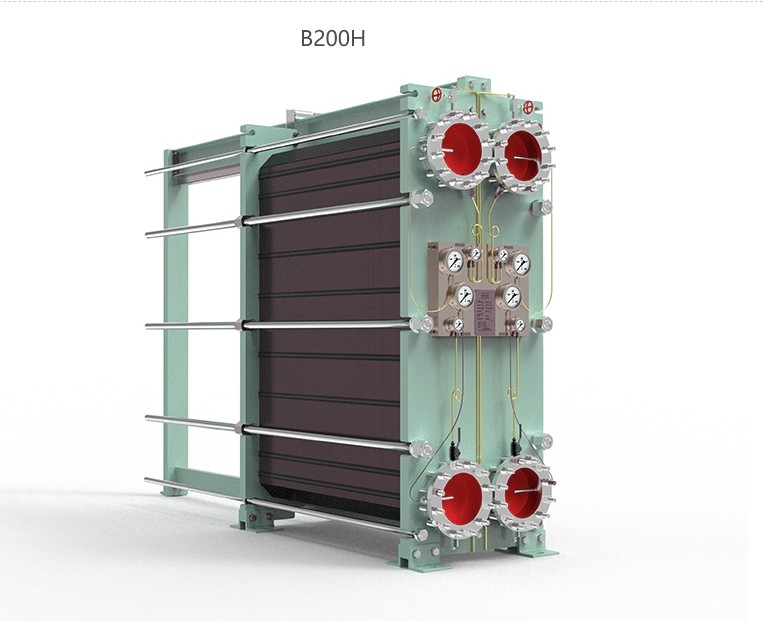

B200H श्रृंखला गैसकेट प्लेट हीट एक्सचेंजर SUS316L सामग्री रासायनिक उद्योग के लिए
गैसकेट प्लेट हीट एक्सचेंजर (जीपीएचई)एक प्रकार का हीट एक्सचेंजर है जो दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए बीच में गास्केट के साथ प्लेटों की एक श्रृंखला का उपयोग करता है। यहाँ गास्केट प्लेट हीट एक्सचेंजर के बारे में कुछ जानकारी दी गई हैः
कार्य सिद्धांत:
जीपीएचई विपरीत प्रवाह के सिद्धांत पर काम करते हैं, जहां गर्म और ठंडे तरल पदार्थ विपरीत दिशाओं में बहते हैं। तरल पदार्थ प्लेटों द्वारा गठित वैकल्पिक चैनलों के माध्यम से बहते हैं।गर्मी प्लेटों के माध्यम से गर्म तरल से ठंडे तरल में स्थानांतरित हो जाती है, प्लेटों पर घुमावदार पैटर्न द्वारा बनाए गए बड़े सतह क्षेत्र और अशांत प्रवाह द्वारा सुविधा प्रदान की जाती है।
प्लेट डिजाइनः
GPHE में प्लेटें आमतौर पर स्टेनलेस स्टील, टाइटेनियम या अन्य संक्षारण प्रतिरोधी सामग्री से बनी होती हैं।इनका एक तरंगदार पैटर्न होता है जो उष्णता हस्तांतरण को बढ़ाता है, उथल-पुथल पैदा करता है और द्रवों के बीच संपर्क बढ़ाता हैप्लेटों को एक साथ ढेर और बीच में गास्केट के साथ संपीड़ित किया जाता है ताकि एक तंग सील बन सके और दो तरल पदार्थों के लिए अलग प्रवाह चैनल बनाए रखे जा सकें।
गास्केट:
जीपीएचई में गैस्केट नाइट्राइल (एनबीआर), ईपीडीएम या विटन जैसी सामग्री से बने होते हैं, जो प्लेटों के बीच एक लचीला और टिकाऊ सील प्रदान करते हैं।गास्केट दो तरल पदार्थों के मिश्रण को रोकते हैं और सुनिश्चित करते हैं कि तरल पदार्थ अपने संबंधित चैनलों के माध्यम से बहते हैंगस्केट प्लेटों के बीच थर्मल इन्सुलेशन प्रदान करने के लिए किसी भी प्लेट असमानता की भरपाई करने में भी मदद करते हैं।
अनुप्रयोग:
जीपीएचई का उपयोग विभिन्न उद्योगों और अनुप्रयोगों में किया जाता है जहां कुशल गर्मी हस्तांतरण की आवश्यकता होती है। कुछ सामान्य अनुप्रयोगों में एचवीएसी सिस्टम, औद्योगिक प्रक्रियाएं, प्रशीतन,खाद्य और पेय प्रसंस्करण, बिजली उत्पादन, समुद्री और अपतटीय प्रणालियों और अपशिष्ट गर्मी की वसूली।

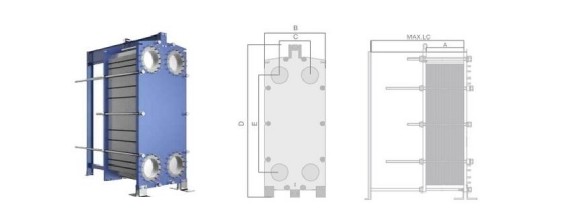

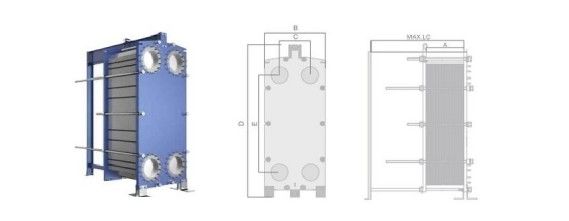

| प्रकार | A(mm) | B(mm | C(mm | D(mm) | ई ((मिमी) | ऊंचाई (मिमी) (नीचे के मध्य से जमीन तक) |
मैक्स, एलसी (मिमी) |
कनेक्टर पथ (मिमी) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) | अधिकतम टुकड़े |
| बी30बी | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 1.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 1.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 1.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 1.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 1.0/1.6 | 700 |
