| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001-2015/SGS |
| मॉडल संख्या: | एसबी52बी |
| न्यूनतम आदेश मात्रा: | 4 पैकेज |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 12 दिनों के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 460 पीसी/दिन |
| सामग्री: | ताँबा | अधिकतम डिजाइन दबाव: | 4.5 एमपीए |
|---|---|---|---|
| संपर्क मोड: | पुरुष धागा, महिला थ्रेड, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग | वारंटी अवधि: | एक वर्ष |
| संरचना: | प्लेट हीट एक्सचेंजर | एचएस कोड: | 8419500090 |
| आवेदन: | एचवीएसी उद्योग/रासायनिक/अपशिष्ट गर्मी की वसूली | ||
| प्रमुखता देना: | ऑटोमोबाइल कॉपर लेटेड हीट एक्सचेंजर,ऑटोमोबाइल कॉपर प्लेट हीट एक्सचेंजर |
||
उच्च थर्मल कंडक्टिविटी कॉपर ब्रेज़्ड प्लेट हीट एक्सचेंजर ऑटोमोटिव और परिवहन अनुप्रयोगों में उपयोग
ऑटोमोटिव और परिवहनः ऑटोमोटिव और परिवहन अनुप्रयोगों में, इंजन शीतलन, तेल शीतलन और वातानुकूलन प्रणालियों सहित, ब्राडेड प्लेट हीट एक्सचेंजर का उपयोग किया जाता है।
तांबा प्लेट हीट एक्सचेंजर एक प्रकार का हीट एक्सचेंजर है जो तांबे की प्लेटों का उपयोग प्राथमिक गर्मी हस्तांतरण सतह के रूप में करता है। इसमें समानांतर तांबे की प्लेटों की एक श्रृंखला होती है,आम तौर पर वैकल्पिक परतों में व्यवस्थिततांबे की प्लेटों को एक साथ सील किया जाता है, और तरल पदार्थ चैनलों के माध्यम से बहता है, जिससे तरल पदार्थों के बीच कुशल गर्मी हस्तांतरण की अनुमति मिलती है।
तांबा प्लेटें: प्लेटें तांबे से बनी होती हैं क्योंकि इसकी उत्कृष्ट ताप चालकता होती है। तरल पदार्थों के बीच कुशल गर्मी हस्तांतरण की सुविधा प्रदान करने की क्षमता के लिए तांबे का चयन किया जाता है।
गास्केट: तांबे की प्लेटों के बीच गास्केट लगाए जाते हैं ताकि उचित सील सुनिश्चित हो सके और द्रव लीक होने से रोका जा सके।गास्केट आमतौर पर रबर या इलास्टोमर जैसी सामग्रियों से बने होते हैं जो ऑपरेटिंग स्थितियों का सामना कर सकते हैं और एक विश्वसनीय सील प्रदान कर सकते हैं.
फ्रेम या प्रेशर प्लेट: प्लेटों और गास्केट को एक फ्रेम या प्रेशर प्लेट द्वारा एक साथ रखा जाता है, जो प्लेटों के बीच एक कस सील बनाए रखने के लिए दबाव लागू करता है।
इनपुट और आउटपुट पोर्टः हीट एक्सचेंजर में गर्म या ठंडा होने वाले तरल पदार्थों के प्रवेश और निकास के लिए इनपुट और आउटपुट पोर्ट होते हैं।इन बंदरगाहों प्लेटों के बीच चैनलों के माध्यम से तरल पदार्थों के प्रवाह के लिए अनुमति देते हैं.
नहर संरचना: तांबे की प्लेटों के बीच के नहर तरल पदार्थों के प्रवाह मार्ग बनाते हैं।चैनल विन्यास गर्मी एक्सचेंजर के विशिष्ट डिजाइन और नियोजित अनुप्रयोग के आधार पर भिन्न हो सकता हैसामान्य विन्यासों में समानांतर प्रवाह, प्रतिप्रवाह और क्रॉसफ्लो शामिल हैं।
तांबा प्लेट हीट एक्सचेंजर उच्च थर्मल चालकता, संक्षारण प्रतिरोध, कॉम्पैक्टनेस और बहुमुखी प्रतिभा जैसे फायदे प्रदान करते हैं। उनका उपयोग विभिन्न उद्योगों और अनुप्रयोगों में किया जाता है,एचवीएसी प्रणालियों सहित, प्रशीतन, रासायनिक प्रसंस्करण, बिजली उत्पादन और खाद्य प्रसंस्करण, तरल पदार्थों के बीच कुशल गर्मी विनिमय की सुविधा के लिए।

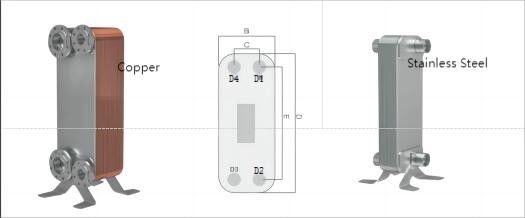

| प्रकार | B(mm | C(mm | D(mm) | ई ((मिमी) |
मोटाई (मिमी) |
वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) |
| एसबी14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| एसबी16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| एसबी18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| एसबी20बी | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/45 |
| एसबी20सी | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/45 |
| एसबी26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/45 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/45 |
| एसबी28बी | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी28सी | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/45 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/45 |

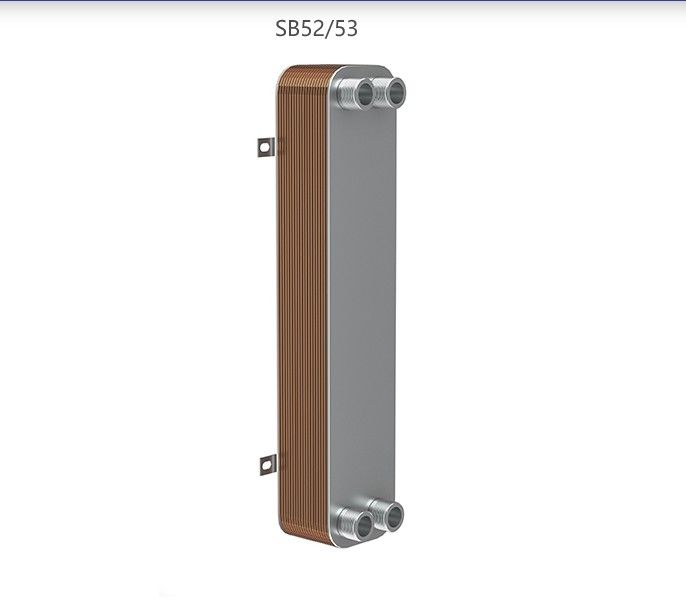

| एसबी52बी | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/45 |
| एसबी 53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/45 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| एसबी 65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/45 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| एसबी 95बी | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200बी | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200ई | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| एसबी 500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/45 |
