| उत्पत्ति के प्लेस: | चीन (अंतर्देशीय) |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001-2015 |
| मॉडल संख्या: | एसबी 65 |
| न्यूनतम आदेश मात्रा: | 5 लकड़ी के बक्से में पैकेज |
| मूल्य: | Negotiate/Competitive |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | तुरंत |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति की क्षमता: | 320 पीसी/दिन |
| सामग्री: | ताँबा | प्रकार: | ब्रेज़ |
|---|---|---|---|
| संपर्क मोड: | नर धागा, मादा धागा, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग | वारंटी अवधि: | 1 वर्ष |
| संरचना: | तश्तरी | एचएस कोड: | 8419500090 |
| आवेदन: | हीट रिकवरी सिस्टम/एचवीएसी/रिफ्रिजरेशन | ||
| प्रमुखता देना: | हीट रिकवरी सिस्टम हीट एक्सचेंजर ब्राइड,ऊर्जा दक्षता तांबा प्लेट हीट एक्सचेंजर,ऊर्जा दक्षता हीट एक्सचेंजर ब्राडेड |
||

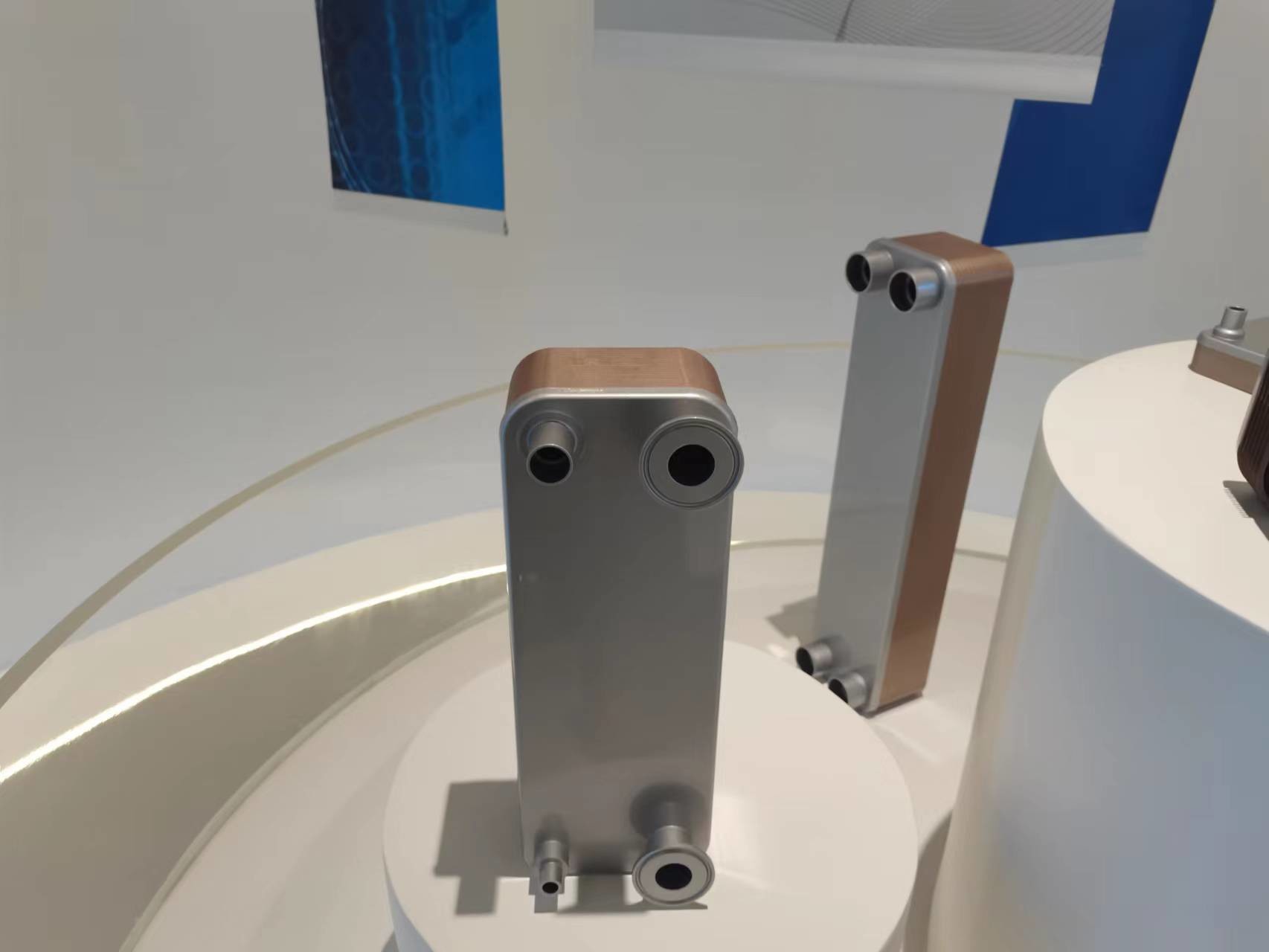

हीट रिकवरी सिस्टम कॉपर सामग्री ब्राडेड प्लेट हीट एक्सचेंजर
गर्मी वसूली प्रणाली:
वेल्डेड प्लेट हीट एक्सचेंजर आमतौर पर हीट रिकवरी सिस्टम में उपयोग किए जाते हैं, जहां वे एक द्रव प्रवाह से अपशिष्ट गर्मी निकालते हैं और इसे उपयोगी उद्देश्यों के लिए किसी अन्य द्रव प्रवाह में स्थानांतरित करते हैं।इससे समग्र ऊर्जा दक्षता में सुधार होता है और ऊर्जा की खपत कम होती है.
प्रारंभिक हीट एक्सचेंजर: हीट एक्सचेंज की अवधारणा सदियों से है, लेकिन हीट एक्सचेंजर की आधुनिक समझ और अनुप्रयोग 19 वीं शताब्दी में उभरना शुरू हुआ।गर्मी एक्सचेंजर पीतल या लोहे की सामग्री का उपयोग कर निर्मित किया गया था.
तांबे का परिचय: तांबे ने अन्य सामग्रियों की तुलना में अपनी बेहतर ताप चालकता के कारण हीट एक्सचेंजर में प्रमुखता हासिल करना शुरू कर दिया।तांबे की उच्च ताप चालकता ने कुशल गर्मी हस्तांतरण की अनुमति दी, जिससे गर्मी विनिमय और ऊर्जा दक्षता में सुधार होता है।
प्लेट हीट एक्सचेंजर का विकासः प्लेट हीट एक्सचेंजर के विकास ने उद्योग में क्रांति ला दी। पहली प्लेट हीट एक्सचेंजर डिजाइन का पेटेंट डॉ. रिचर्ड सेलिगमैन ने 1923 में कराया था।इन प्रारंभिक प्लेट हीट एक्सचेंजरों ने गर्मी हस्तांतरण चैनलों को बनाने के लिए गैसकेट के साथ तांबे की प्लेटों का उपयोग किया.
तांबा प्लेट हीट एक्सचेंजरएक प्रकार के प्लेट हीट एक्सचेंजर को संदर्भित करता है जो तांबे की प्लेटों को प्राथमिक गर्मी हस्तांतरण सतह के रूप में उपयोग करता है। तांबा एक उच्च प्रवाहकीय सामग्री है जो अपनी उत्कृष्ट थर्मल चालकता के लिए जाना जाता है,क्षरण प्रतिरोधतांबे के प्लेट हीट एक्सचेंजर्स का उपयोग आमतौर पर विभिन्न उद्योगों और अनुप्रयोगों में किया जाता है जहां कुशल गर्मी हस्तांतरण और संक्षारण प्रतिरोध की आवश्यकता होती है।
| प्रकार | B(mm | C(mm | D(mm) | ई ((मिमी) |
मोटाई (मिमी) |
वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) |
| एसबी14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| एसबी16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| एसबी18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| एसबी20बी | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/45 |
| एसबी20सी | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/45 |
| एसबी26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/45 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/45 |
| एसबी28बी | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी28सी | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/45 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/45 |
| एसबी52बी | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/45 |
| एसबी 53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/45 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| एसबी 65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/45 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| एसबी 95बी | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200बी | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200ई | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| एसबी 500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/45 |
कार्यशाला:
पैकेजः
