| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ए 19 |
| न्यूनतम आदेश मात्रा: | 1 लकड़ी का पैकेज |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 11 दिनों के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 180PCS/दिन |
| सामग्री: | SM0254 | अधिकतम डिजाइन दबाव: | 1.6 एमपीए |
|---|---|---|---|
| संपर्क मोड: | क्लैंप, निकला हुआ किनारा, बाहरी धागा | वारंटी अवधि: | एक वर्ष |
| संरचना: | अलग किए जाने योग्य | एचएस कोड: | 8419500090 |
| आवेदन: | धातुकर्म उद्योग | ||
| प्रमुखता देना: | खाद्य उद्योग गैसकेट प्लेट हीट एक्सचेंजर,रिसाव प्रतिरोध गास्केट प्लेट हीट एक्सचेंजर,खाद्य उद्योग प्लेट शैली हीट एक्सचेंजर |
||

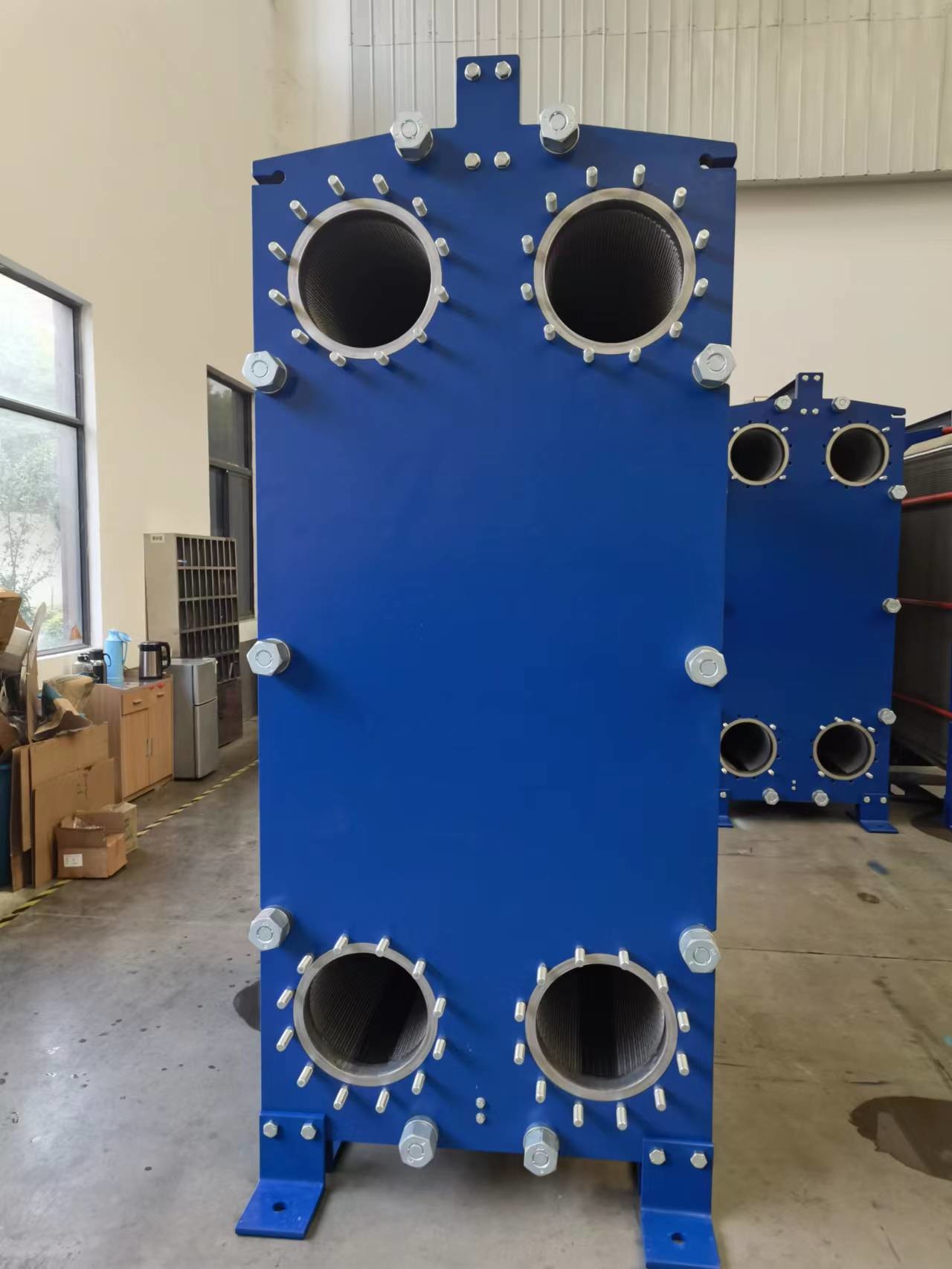

A19 श्रृंखला गैसकेट प्लेट हीट एक्सचेंजर SM0254 धातु उद्योग के लिए सामग्री
एक गैसकेट प्लेट हीट एक्सचेंजर (GPHE)एक प्रकार का हीट एक्सचेंजर है जिसमें धातु की प्लेटों की एक श्रृंखला होती है, जिनके बीच गास्केट होते हैं। यह दो तरल पदार्थों के बीच गर्मी को कुशलतापूर्वक स्थानांतरित करने के लिए डिज़ाइन किया गया है जबकि उन्हें अलग रखा जाता है।जीपीएचई का उपयोग विभिन्न उद्योगों और अनुप्रयोगों में उनके कॉम्पैक्ट आकार के कारण किया जाता है, उच्च गर्मी हस्तांतरण दक्षता, और बहुमुखी प्रतिभा।
एक गैसकेट प्लेट हीट एक्सचेंजर की मुख्य विशेषताएं और कार्य सिद्धांतः
प्लेट डिजाइन: जीपीएचई में स्टेनलेस स्टील या टाइटेनियम जैसी सामग्रियों से बनी कई प्लेटें होती हैं। प्लेटों में घुमावदार पैटर्न होते हैं जो द्रव प्रवाह में उथल-पुथल पैदा करते हैं,गर्मी हस्तांतरण दक्षता में वृद्धि.
गास्केट: GPHE में प्लेटों को नाइट्राइल (एनबीआर) या ईपीडीएम जैसी इलास्टोमर सामग्री से बने गास्केट से सील किया जाता है। गास्केट प्लेटों के बीच एक कस और लीक मुक्त सील सुनिश्चित करते हैं,दो तरल पदार्थों के मिश्रण को रोकना.
द्रव प्रवाह: ताप विनिमय प्रक्रिया में शामिल दो तरल पदार्थ प्लेटों के बीच निर्मित वैकल्पिक चैनलों के माध्यम से बहते हैं।विपरीत प्रवाह व्यवस्था तरल पदार्थों के बीच तापमान अंतर को अधिकतम करती है, गर्मी हस्तांतरण को अनुकूलित करता है।
गर्मी हस्तांतरण: जैसे-जैसे गर्म और ठंडे तरल पदार्थ अपने-अपने चैनलों से होकर गुजरते हैं, प्लेट सामग्री के माध्यम से गर्मी गर्म पक्ष से ठंडे पक्ष में स्थानांतरित हो जाती है।तरंगदार प्लेट का डिजाइन और उथल-पुथल का प्रवाह कुशल गर्मी हस्तांतरण को बढ़ावा देता है, जिसके परिणामस्वरूप उच्च समग्र गर्मी हस्तांतरण गुणांक होते हैं।
कॉम्पैक्ट डिजाइन: अन्य प्रकार के हीट एक्सचेंजर्स की तुलना में GPHEs का आकार कॉम्पैक्ट होता है। प्लेटों को एक दूसरे के करीब ढेर किया जाता है, जिससे अपेक्षाकृत छोटी मात्रा में एक बड़ा हीट ट्रांसफर सतह क्षेत्र उपलब्ध होता है।
लचीलापन और मॉड्यूलरता: जीपीएचई मॉड्यूलर डिजाइन में हैं, जिससे विभिन्न गर्मी हस्तांतरण आवश्यकताओं के लिए आसान अनुकूलन और अनुकूलन की अनुमति मिलती है।गर्मी हस्तांतरण क्षेत्र और क्षमता को आवश्यकतानुसार समायोजित करने के लिए अतिरिक्त प्लेटों को जोड़ा या हटाया जा सकता है.
आसान रखरखाव: जीपीएचई को आसान रखरखाव के लिए डिज़ाइन किया गया है। व्यक्तिगत प्लेटों तक पहुंच और जरूरत पड़ने पर साफ या प्रतिस्थापित की जा सकती है, जिससे डाउनटाइम कम हो जाता है और रखरखाव की लागत कम हो जाती है।
बहुमुखी प्रतिभा: जीपीएचई एचवीएसी सिस्टम, औद्योगिक प्रक्रियाओं, प्रशीतन, खाद्य और पेय प्रसंस्करण और बिजली उत्पादन सहित कई प्रकार के अनुप्रयोगों के लिए उपयुक्त हैं। वे विभिन्न तरल पदार्थों को संभाल सकते हैं,पानी सहित, तेल, रसायन, और शीतलक।
गैसकेट प्लेट हीट एक्सचेंजर कुशल गर्मी हस्तांतरण, कॉम्पैक्ट आकार और लचीलापन प्रदान करते हैं, जिससे वे कई हीट एक्सचेंज अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाते हैं।रखरखाव में आसानी, और बहुमुखी प्रतिभा विभिन्न उद्योगों में उनके व्यापक उपयोग में योगदान देती है।
| प्रकार | A(mm) | B(mm) | C(mm | D(mm) | ई ((मिमी) | ऊंचाई (मिमी) (नीचे के मध्य से जमीन तक) (मिमी) | MAX.LC (मिमी) |
कनेक्टर पथ (मिमी) (मिमी) |
अधिकतम प्रवाह (m3/h) (m3/h) | डिजाइन दबाव (एमपीए) | अधिकतम टुकड़े |
| A8 | N ((2.3+X) | 200 | 70 | 750 | 656 | 51.5 | 500 | 28 | 18 | 10/16 | 95 |
| AS7 | N ((2.3+X) | 300 | 126 | 660 | 394 | 160 | 500 | 60 | 36 | 1.0/1.6 | 200 |
| A14 | N ((2.3+X) | 300 | 126 | 960 | 694 | 160 | 1200 | 60 | 36 | 1.0/1.6 | 200 |
| A19 | N ((2.3+X) | 382 | 192 | 995 | 701 | 165 | 1200 | 66 | 36 | 10/16 | 250 |
कार्यशाला:
पैकेजः
