| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एसबी20सी |
| न्यूनतम आदेश मात्रा: | 1 पैकेज |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | एक सप्ताह के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति की क्षमता: | 550 पीसी/दिन |
| सामग्री: | ताँबा | अधिकतम डिजाइन दबाव: | 4.5 एमपीए |
|---|---|---|---|
| संपर्क मोड: | पुरुष धागा, महिला थ्रेड, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग | वारंटी अवधि: | एक वर्ष |
| संरचना: | प्लेट हीट एक्सचेंजर | एचएस कोड: | 8419500090 |
| आवेदन: | एचवीएसी उद्योग/रसायन/इलेक्ट्रॉनिक/खाद्य/फार्मेसी और स्वास्थ्य उद्योग | ||
| प्रमुखता देना: | दक्षतापूर्ण ब्राज प्लेट हीट एक्सचेंजर,कुशल जल प्लेट हीट एक्सचेंजर,कॉम्पैक्ट ब्रेज़्ड प्लेट हीट एक्सचेंजर |
||

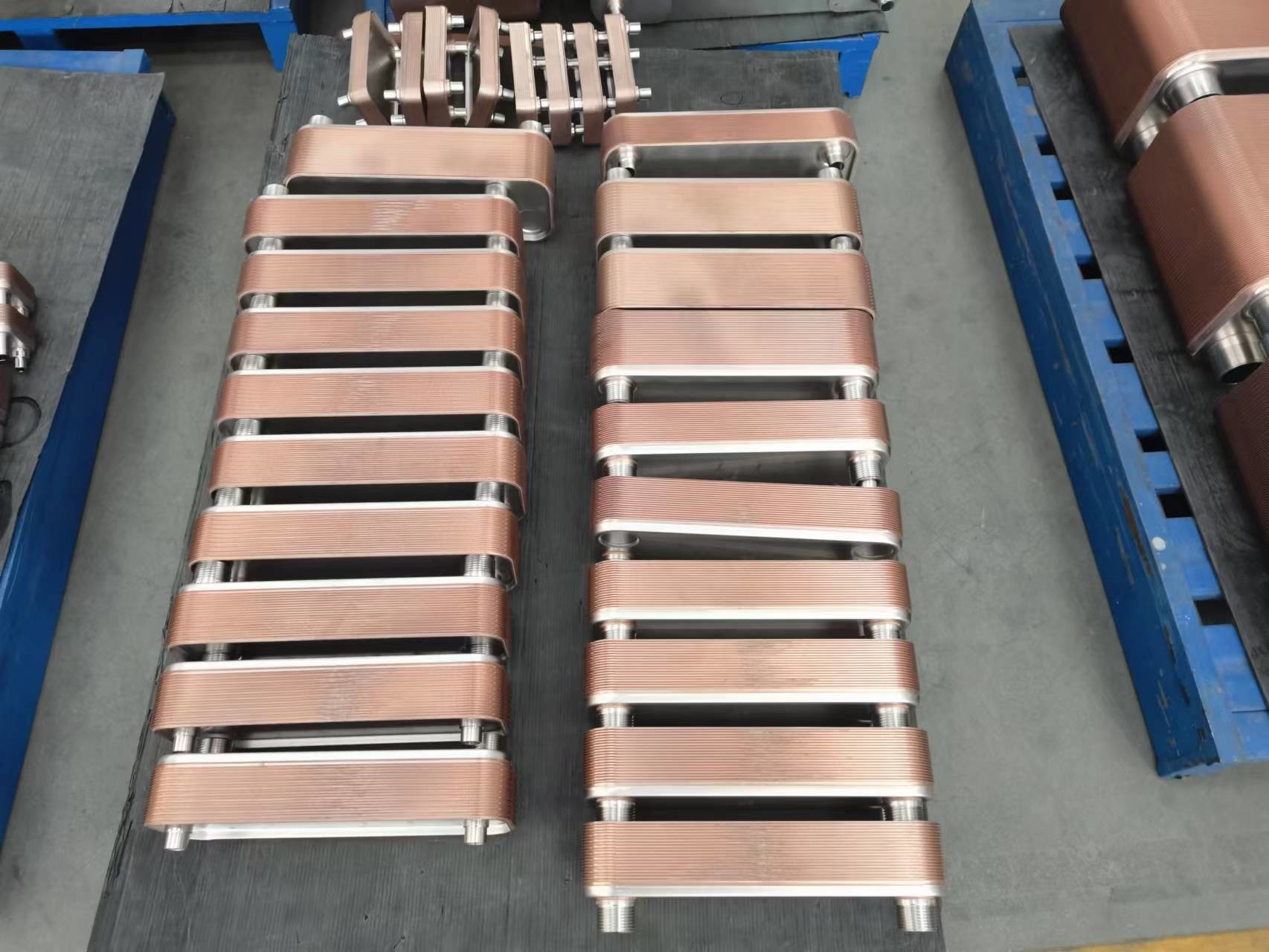

जल से जल के बीच के हीट एक्सचेंजर
परिचय:
वेल्डेड प्लेट हीट एक्सचेंजर कुशल और विश्वसनीय उपकरण हैं जो वेल्डेज धातु प्लेटों को एक साथ जोड़ने के लिए वेल्डेज प्रौद्योगिकी का उपयोग करते हैं। वे उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन, कॉम्पैक्ट आकार,और विभिन्न अनुप्रयोगों के लिए बहुमुखी प्रतिभा, उन्हें कुशल गर्मी विनिमय के लिए एक आदर्श विकल्प बनाते हैं।
प्लेट डिजाइन में प्रगतिः पिछले कुछ वर्षों में तांबे की प्लेट हीट एक्सचेंजर के लिए प्लेट डिजाइन और विनिर्माण तकनीकों में महत्वपूर्ण प्रगति हुई है।प्लेट पैटर्न का अनुकूलन, तरंगों की प्रोफाइल, और प्रवाह व्यवस्थाओं ने गर्मी हस्तांतरण दक्षता और कॉम्पैक्टनेस में सुधार किया है।
औद्योगिक अनुप्रयोग: तांबे के प्लेट हीट एक्सचेंजर का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है। उन्हें एचवीएसी सिस्टम, प्रशीतन, रासायनिक प्रसंस्करण, बिजली उत्पादन,खाद्य प्रसंस्करण, और कई अन्य अनुप्रयोगों के लिए जो कुशल गर्मी हस्तांतरण की आवश्यकता होती है।
सामग्री नवाचारः तांबे के साथ-साथ प्लेट हीट एक्सचेंजर में स्टेनलेस स्टील और निकल मिश्र धातु जैसी अन्य सामग्रियों का भी उपयोग किया गया है।तांबा अपनी उत्कृष्ट ताप चालकता के कारण लोकप्रिय विकल्प बना हुआ है, संक्षारण प्रतिरोध और लागत प्रभावीता।
| प्रकार | B(mm | C(mm | D(mm) | ई ((मिमी) |
मोटाई (मिमी) |
वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) |
| एसबी14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| एसबी16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| एसबी18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| एसबी20बी | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/45 |
| एसबी20सी | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/45 |
| एसबी26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/45 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/45 |
| एसबी28बी | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी28सी | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/45 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/45 |
| एसबी52बी | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/45 |
| एसबी 53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/45 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| एसबी 65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/45 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| एसबी 95बी | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200बी | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200ई | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| एसबी 500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/45 |
कार्यशाला:
पैकेजः
