| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | एसबी28बी |
| न्यूनतम आदेश मात्रा: | 2 पैकेज |
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | दस दिनों में |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी |
| आपूर्ति की क्षमता: | 460 पीसी/दिन |
| सामग्री: | ताँबा | अधिकतम डिजाइन दबाव: | 4.5 एमपीए |
|---|---|---|---|
| संपर्क मोड: | नर धागा, मादा धागा, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग | वारंटी अवधि: | एक वर्ष |
| संरचना: | प्लेट हीट एक्सचेंजर | एचएस कोड: | 8419500090 |
| आवेदन: | एचवीएसी उद्योग/रासायनिक उद्योग | ||
| प्रमुखता देना: | बीएचई कॉपर ब्रेज़्ड प्लेट कंडेनसर,प्रशीतन इकाइयां ब्राडेड हीट एक्सचेंजर,शीतलन इकाइयां और हीट एक्सचेंजर |
||

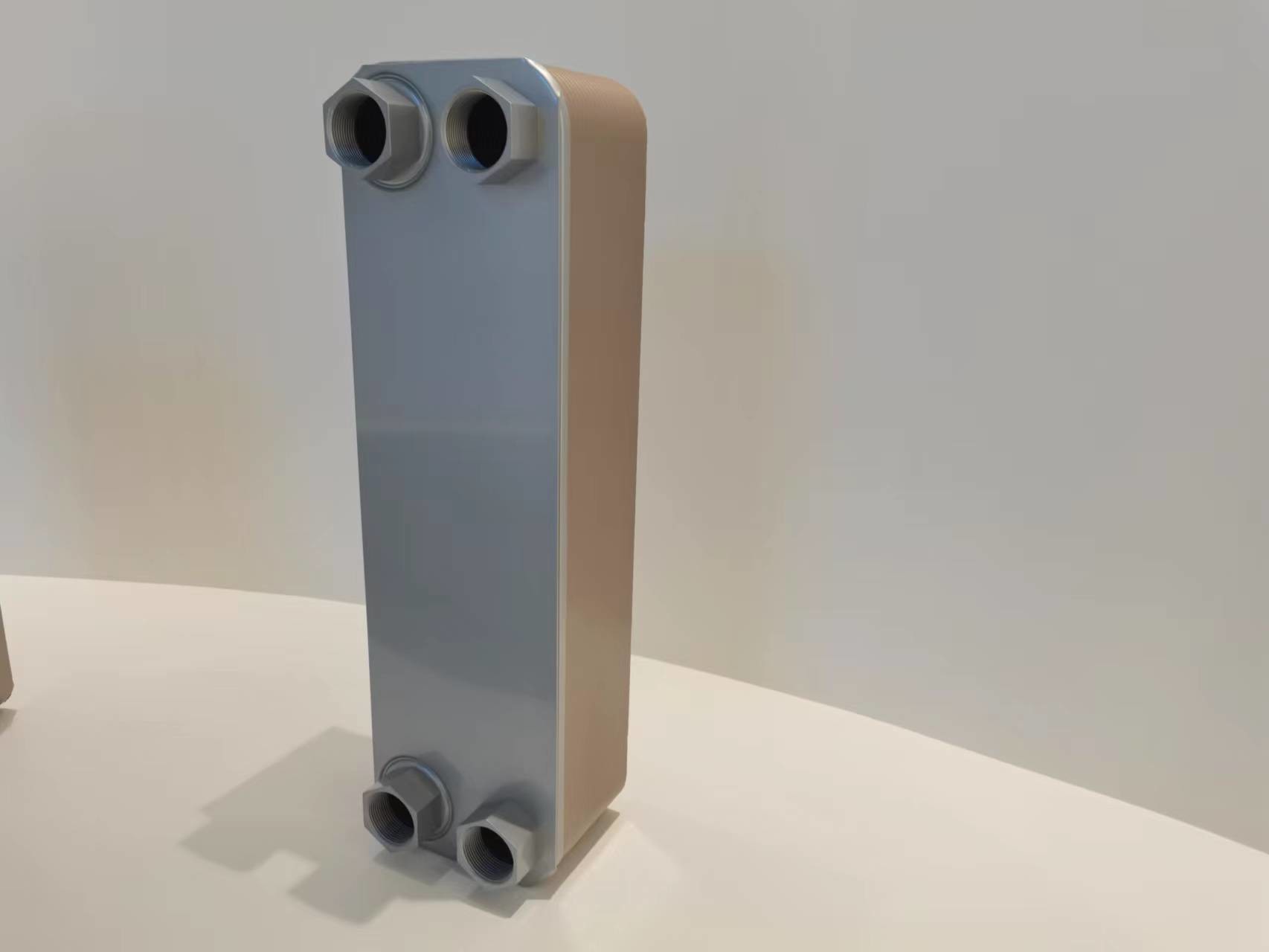

BHE रेफ्रिजरेशन इकाइयों में कॉपर ब्राडेड प्लेट हीट एक्सचेंजर
इतिहास:
प्रारंभिक हीट एक्सचेंजर: हीट एक्सचेंज की अवधारणा सदियों से है, लेकिन हीट एक्सचेंजर की आधुनिक समझ और अनुप्रयोग 19 वीं शताब्दी में उभरना शुरू हुआ।गर्मी एक्सचेंजर पीतल या लोहे की सामग्री का उपयोग कर निर्मित किया गया था.
तांबे का परिचय: तांबे ने अन्य सामग्रियों की तुलना में अपनी बेहतर ताप चालकता के कारण हीट एक्सचेंजर में प्रमुखता हासिल करना शुरू कर दिया।तांबे की उच्च ताप चालकता ने कुशल गर्मी हस्तांतरण की अनुमति दी, जिससे गर्मी विनिमय और ऊर्जा दक्षता में सुधार होता है।
प्लेट हीट एक्सचेंजर का विकासः प्लेट हीट एक्सचेंजर के विकास ने उद्योग में क्रांति ला दी। पहली प्लेट हीट एक्सचेंजर डिजाइन का पेटेंट डॉ. रिचर्ड सेलिगमैन ने 1923 में कराया था।इन प्रारंभिक प्लेट हीट एक्सचेंजरों ने गर्मी हस्तांतरण चैनलों को बनाने के लिए गैसकेट के साथ तांबे की प्लेटों का उपयोग किया.
| प्रकार | B(mm | C(mm | D(mm) | ई ((मिमी) |
मोटाई (मिमी) |
वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) |
| एसबी14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| एसबी16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| एसबी18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| एसबी20बी | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/45 |
| एसबी20सी | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/45 |
| एसबी26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/45 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/45 |
| एसबी28बी | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी28सी | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/45 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/45 |
| एसबी52बी | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/45 |
| एसबी 53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/45 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| एसबी 65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/45 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| एसबी 95बी | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200बी | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200ई | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| एसबी 500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/45 |
