| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tenkai |
| प्रमाणन: | ISO9001-2015 |
| मॉडल संख्या: | एसबी30 |
| न्यूनतम आदेश मात्रा: | 1 पैकेज |
| मूल्य: | Negotiate/Competitive |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 12 दिनों के भीतर |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 260 पीसी/दिन |
| सामग्री: | ताँबा | अधिकतम डिजाइन दबाव: | 4.5 एमपीए |
|---|---|---|---|
| संपर्क मोड: | नर धागा, मादा धागा, फ्लैंज, एसएई फ्लैंज, सोल्डरिंग | वारंटी अवधि: | 12 महीने |
| संरचना: | प्लेट हीट एक्सचेंजर | एचएस कोड: | 8419500090 |
| आवेदन: | एचवीएसी उद्योग | ||
| प्रमुखता देना: | शीतल जल प्रणाली बीपीएचई हीट एक्सचेंजर,बीपीएचई कॉपर प्लेट हीट एक्सचेंजर,शीतल जल प्रणालियों के लिए पट्टिका कंडेनसर |
||

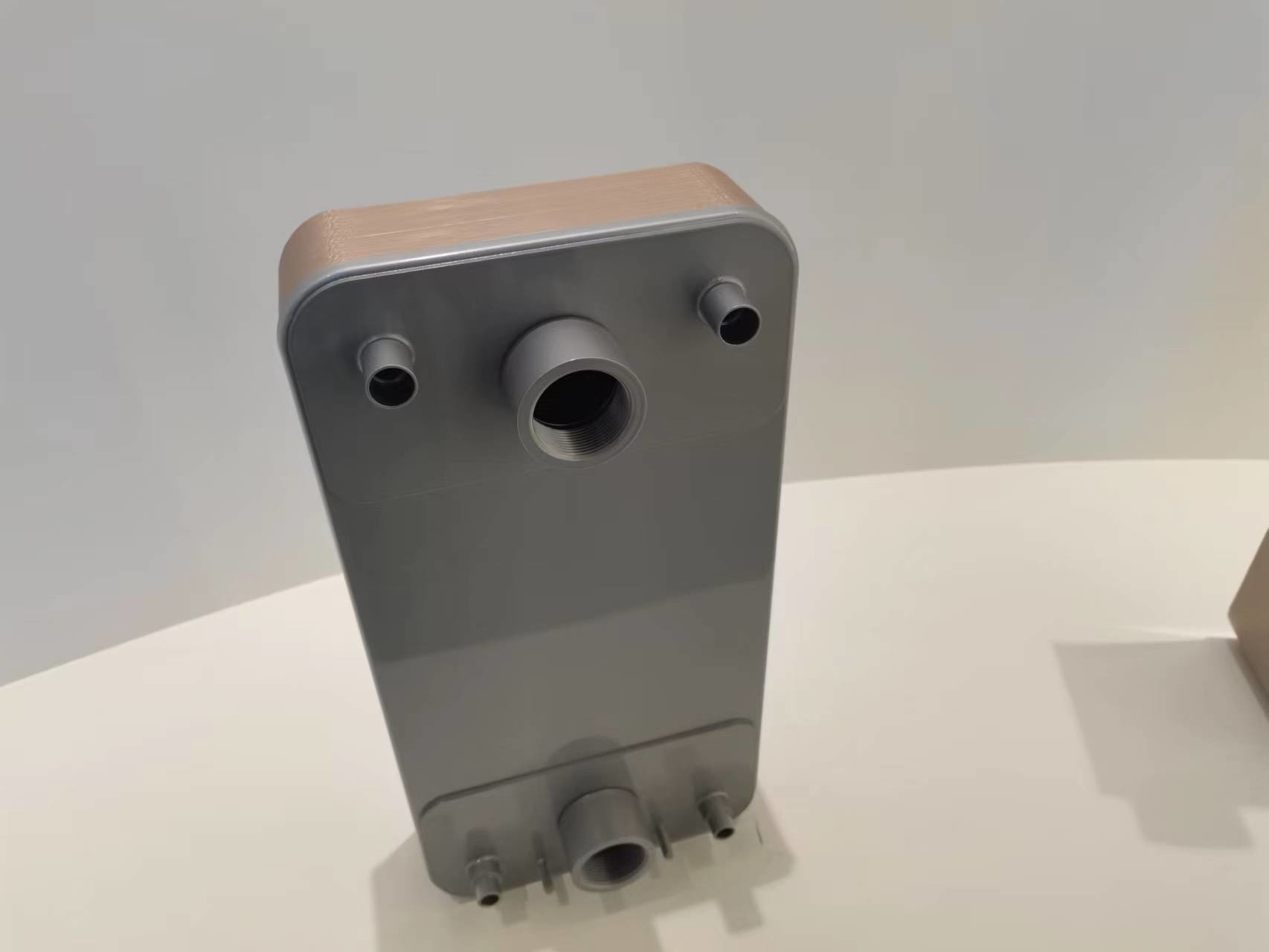

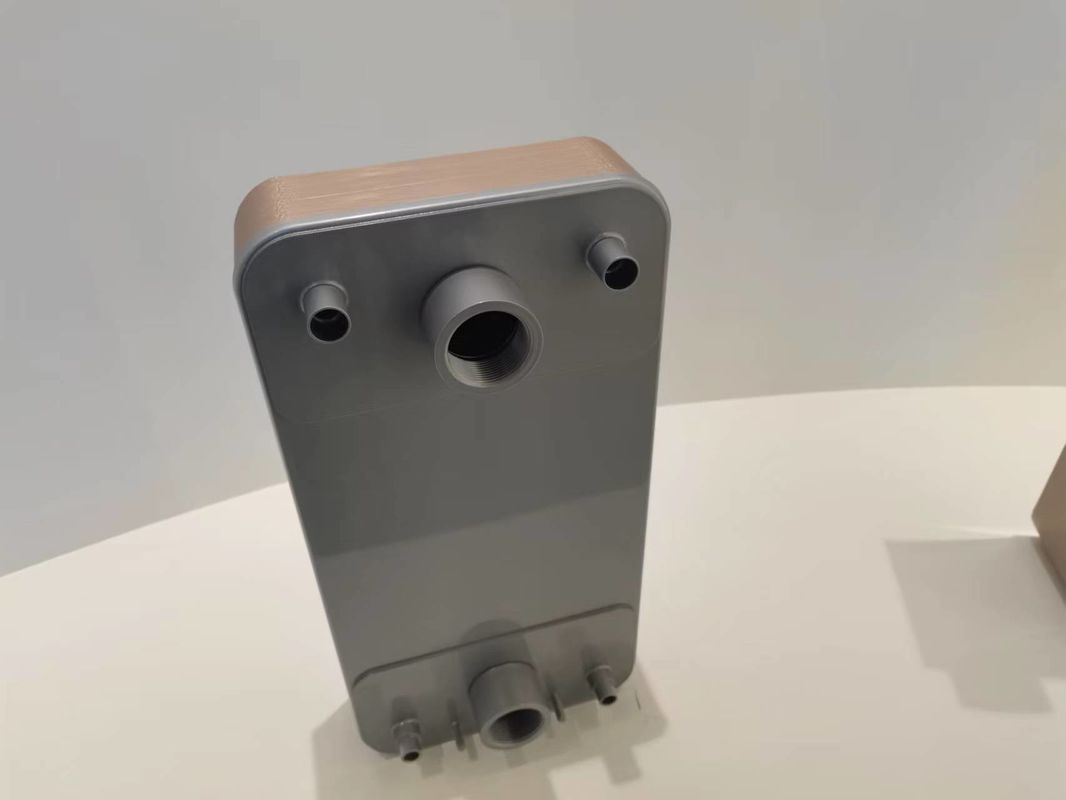

शीतल जल प्रणालियाँ बीपीएचई तांबा पीतल हीट एक्सचेंजर
वेल्डेड प्लेट हीट एक्सचेंजर्स (बीपीएचई)उनके कॉम्पैक्ट आकार, उच्च गर्मी हस्तांतरण दक्षता और उत्कृष्ट थर्मल प्रदर्शन के कारण शीतलन अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं। वे विभिन्न शीतलन प्रक्रियाओं के लिए अच्छी तरह से उपयुक्त हैं,जिसमें वाणिज्यिक और औद्योगिक अनुप्रयोग दोनों शामिल हैंरेफ्रिजरेशन में ब्राज प्लेट हीट एक्सचेंजर्स के कुछ सामान्य अनुप्रयोग इस प्रकार हैंः
प्रशीतन प्रणालियाँ: BPHEs का उपयोग सामान्यतः प्रशीतन प्रणालियों में प्रशीतन और शीतलक और शीतलन माध्यम के बीच गर्मी विनिमय के लिए किया जाता है।वे दक्षता से वाष्पीकरण और संघनक पक्षों के बीच गर्मी स्थानांतरित कर सकते हैं, प्रभावी शीतलन चक्र सुनिश्चित करता है।
वातानुकूलन: वातानुकूलन प्रणालियों में बीपीएचई महत्वपूर्ण भूमिका निभाते हैं, जहां वे शीतलक और हवा के बीच गर्मी आदान-प्रदान की सुविधा प्रदान करते हैं।वे दोनों आवासीय और वाणिज्यिक एयर कंडीशनिंग इकाइयों में हवा को ठंडा और dehumidify करने के लिए इस्तेमाल किया जाता है.
हीट पंप सिस्टम: हीट पंप एक स्थान से दूसरे स्थान पर गर्मी स्थानांतरित करने के लिए प्रशीतन चक्र का उपयोग करते हैं।बीपीएचई का उपयोग हीट पंप सिस्टम में किया जाता है ताकि शीतलक और हीट स्रोत या हीट सिंक के बीच गर्मी को कुशलतापूर्वक स्थानांतरित किया जा सके, ऑपरेशन मोड (हीटिंग या कूलिंग) के आधार पर।
शीतल जल प्रणालियाँ: BPHEs का उपयोग शीतल जल प्रणालियों में किया जाता है, जहां वे शीतल जल और शीतलक के बीच गर्मी स्थानांतरित करते हैं। इससे पानी को कुशलतापूर्वक ठंडा करने की अनुमति मिलती है,जो विभिन्न प्रयोजनों के लिए इस्तेमाल किया जा सकता है, जैसे कि एयर कंडीशनिंग, प्रक्रिया शीतलन या औद्योगिक अनुप्रयोग।
बर्फ बनाना: BPHEs का उपयोग बर्फ बनाने वाली मशीनों में शीतलक और पानी के बीच गर्मी स्थानांतरित करने के लिए किया जाता है, जिससे पानी को बर्फ में जमे रहने की प्रक्रिया आसान हो जाती है।वे तेज और कुशल बर्फ उत्पादन प्राप्त करने में मदद करते हैं.
प्रशीतन उपकरण: बीपीएचई को विभिन्न प्रशीतन उपकरणों में एकीकृत किया जाता है, जैसे कि रेफ्रिजरेटर, फ्रीजर, कोल्ड रूम और रेफ्रिजरेटेड डिस्प्ले केस।वे कुशल गर्मी हस्तांतरण प्रदान करते हैं और उपकरण के समग्र शीतलन प्रदर्शन में योगदान करते हैं.
कॉम्पैक्ट आकार, उच्च गर्मी हस्तांतरण दक्षता, और विश्वसनीयता वे ठंडा अनुप्रयोगों के लिए आदर्श बनाते हैं। वे कुशल शीतलन और गर्मी विनिमय की अनुमति देते हैं,जिसके परिणामस्वरूप ऊर्जा दक्षता में सुधार, कम परिचालन लागत, और प्रशीतन प्रणालियों में सिस्टम प्रदर्शन में सुधार।
| प्रकार | B(mm | C(mm | D(mm) | ई ((मिमी) |
मोटाई (मिमी) |
वजन ((किग्रा) | अधिकतम प्रवाह (m3/h) | डिजाइन दबाव (एमपीए) |
| एसबी14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| एसबी16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| एसबी18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| एसबी20बी | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/45 |
| एसबी20सी | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/45 |
| एसबी26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/45 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/45 |
| एसबी28बी | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी28सी | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/45 |
| एसबी30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/45 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/45 |
| एसबी52बी | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/45 |
| एसबी 53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/45 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/45 |
| एसबी 65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/45 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| एसबी 95बी | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/45 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/45 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200बी | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी200ई | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| एसबी202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 ((95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| एसबी 500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/45 |
कार्यशाला:
पैकेजः
